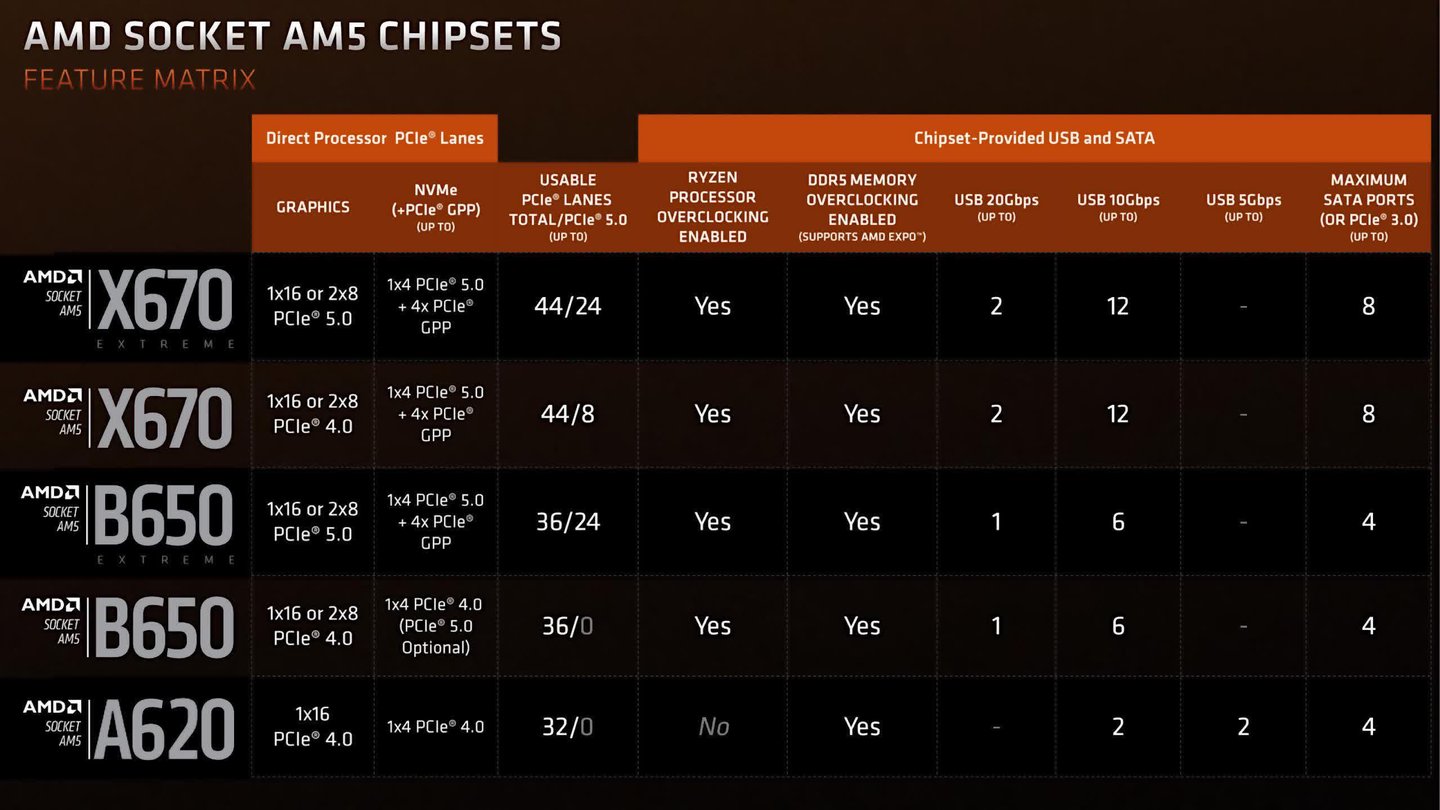

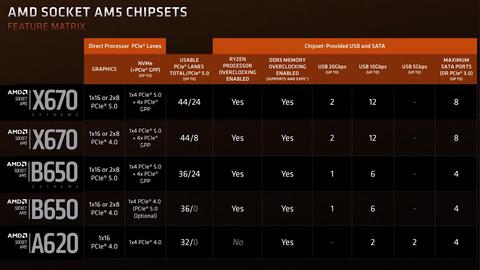

A la hora de elegir una placa base para tu recién adquirida CPU Ryzen serie 7000, te encontrarás con tres opciones principales:

  • X670
  • B650
  • A620 (la más reciente adición de nivel de entrada)

Pero, ¿qué significan estos nombres? ¿En qué se diferencian las placas X670E y B650E de las X670 y B650? ¿Cuál deberías elegir para tu sistema? En esta guía encontrará todas las respuestas y mucho más.

Las denominaciones X670, B650 y A620 hacen referencia al chipset de la placa base, el chip (o los dos chips) que conectan la CPU a los demás componentes del sistema. En el pasado, el chipset constaba de un chip northbridge, que conectaba la CPU a la RAM y la tarjeta gráfica, y un chip southbridge, que conectaba el northbridge al resto de componentes. Hoy en día, sin embargo, la funcionalidad que antes se atribuía al northbridge está integrada en la CPU, que se conecta directamente a muchos componentes.

Los procesadores Ryzen 7000 se conectan a los componentes de gran ancho de banda a través de 28 carriles PCIe y admiten velocidades PCIe 5.0. De estos carriles, 16 están reservados para una tarjeta gráfica (o dos, con cada una utilizando 8 carriles), y 4 están designados para una unidad M.2.

Otros 4 carriles se utilizan para conectar el chipset. Los 4 carriles restantes pueden emplearse para elementos como otra ranura M.2 o un adaptador USB4 que también se conecta a los gráficos integrados de la CPU para permitir el tunelado DisplayPort. Además, la CPU admite cuatro puertos USB 3.1 (o “3.2 Gen 2”) y un único conector USB 2.0.

Todos los chipsets actuales de la plataforma AM5 sólo admiten velocidades PCIe 4.0, lo que limita el ancho de banda total de los dispositivos conectados a ellos a unos 7 GB/s. Estos dispositivos pueden incluir unidades de almacenamiento que utilicen la interfaz NVMe o SATA, dispositivos USB, tarjetas de red y otros componentes internos como tarjetas de sonido. Algunas placas base incorporan más conectores de los que admiten su CPU y chipset, ya sea para permitirte elegir entre algunos de ellos o porque emplean divisores para compartir su ancho de banda.

Una vez cubiertos los aspectos básicos, pasemos a los chipsets propiamente dichos…

A620 - ¿es suficiente para ti?

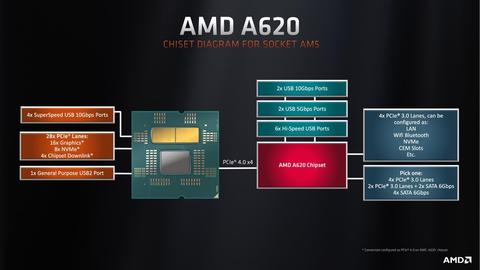

El chipset A620 es el mismo Promontory 21 utilizado en las placas base B650, pero con algunos de sus conectores desactivados o limitados. Además, añade soporte para dos puertos USB 3.1, dos USB 3.0 (o “3.2 Gen 1”) y seis USB 2.0. También incorpora ocho carriles PCIe 3.0, de los cuales 2 ó 4 pueden emplearse para puertos SATA.

El verdadero problema de las placas base A620 no es el chipset en sí, sino que están diseñadas para ser placas asequibles con módulos reguladores de voltaje (VRM) baratos y no admiten velocidades PCIe 5.0. Además, sólo admiten una tarjeta gráfica. Esta limitación significa que no podrás utilizar una segunda ranura gráfica para una unidad SSD PCIe 4.0 de 8 carriles, que sería tan rápida como una unidad PCIe 5.0 de 4 carriles… Aunque la era de los juegos multi-GPU ha llegado prácticamente a su fin, por lo que no se trata de una gran limitación.

Por último, las placas base A620 no sólo no permiten el overclocking de la CPU, sino que también pueden admitir oficialmente CPU con un TDP de hasta sólo 120 W, lo que excluye a los Ryzen 9 7950X y 7900X; o incluso 65 W, que por ahora sólo incluye a los modelos Ryzen 7000 que no son X.

Entonces, ¿quién debería considerar una placa base A620? A día de hoy, muy poca gente debería optar por este chipset. Si quieres montar un sistema asequible y moderno, puedes optar por una placa B550 a un precio similar, emparejada con una CPU Ryzen 5000 menos cara y memoria DDR4. En el futuro, una vez que AMD lance las CPU AM5 por menos de 150 euros, la opción A620 será mucho más atractiva.

Chipset B650 - ¿la mejor relación calidad-precio?

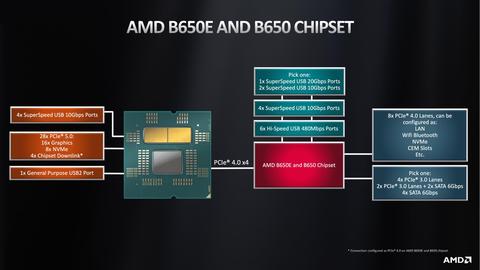

El chipset B650 es un chip Promontory 21 totalmente habilitado. Añade ocho carriles PCIe 4.0, lo que permite que una unidad M.2 utilice por sí sola todo el ancho de banda del chipset. Al igual que el A620, también incluye cuatro carriles PCIe 3.0 que pueden utilizarse para hasta cuatro puertos SATA.

El chipset B650 admite seis puertos USB 2.0 y cuatro USB 3.1, así como ancho de banda que puede asignarse a dos puertos USB 3.1 adicionales o a un único USB 3.2 (“Gen 2 x 2”).

Si te estabas preguntando por la diferencia entre las placas base B650 y B650E, la respuesta es que las placas B650E (E = abreviatura de “Extreme”) admiten PCIe 5.0 tanto para la tarjeta gráfica como para al menos una unidad M.2.

Aparte de eso, las placas B650 no limitan la CPU de ninguna manera y serán compatibles con cualquier procesador Ryzen hasta 2025.

Recomendamos el chipset B650 para jugadores y otras personas que quieran tener todo lo que ofrecen las placas base de la serie 600, pero que no necesiten conectar muchas unidades a su PC simultáneamente. Otra ventaja de las placas B650 es su capacidad para encajar todos los conectores en un factor de forma micro-ATX compacto, lo que resulta útil si buscas una carcasa compacta para colocarla en tu escritorio.

Chipset X670 - ¿cuándo merece la pena?

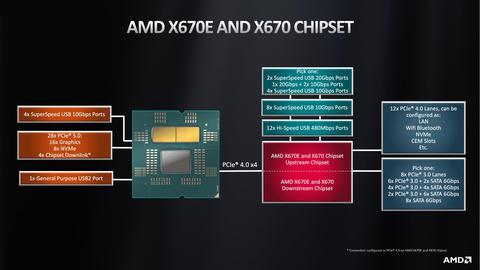

El chipset X670 incorpora un chip Promontory 21 conectado a otro a través de cuatro carriles PCIe 4.0, lo que proporciona al segundo chip el mismo ancho de banda que el conectado a la CPU.

Combinado, el chipset añade doce carriles PCIe 4.0, lo que permite que dos o tres unidades M.2 saturen individualmente el ancho de banda del chipset, y ocho carriles PCIe 3.0 para hasta ocho puertos SATA. Dado que SATA se ha convertido en un conector heredado, es habitual que algunos de esos carriles se asignen a tarjetas de red, lo que libera todos los carriles PCIe 4.0 para un almacenamiento más rápido.

El chipset también ofrece soporte para doce puertos USB 2.0 y una de tres opciones: doce puertos USB 3.1; diez puertos USB 3.1 y un puerto USB 3.2, u ocho puertos USB 3.1 y dos puertos USB 3.2.

A diferencia de la B650, todas las placas base X670 incorporan una ranura PCIe 5.0 M.2 y, por supuesto, las placas X670E son compatibles con tarjetas gráficas PCIe 5.0. Si adquieres una tarjeta de este tipo cuando estén disponibles, es probable que ni siquiera necesite los 16 carriles. Así que, si tu placa tiene otra ranura PCIe 5.0 de 16 carriles, podrás usarla para hasta dos unidades M.2 con un adaptador (algunas placas X670E vienen con uno).

El chipset X670 es la opción ideal para los creadores de contenidos que constantemente sienten la necesidad de añadir otra unidad a su sistema. Con numerosas formas de utilizar el chipset X670, en particular, no deberías comprar una placa base basándote únicamente en el chipset; asegúrate de que tiene todos los conectores que necesitas.
