Primeras pruebas del conector 12V-2x6 para GPU: se calienta poco incluso mal conectado

Rubén Castro, 28 septiembre 2023
nuevo conector 12v gpu es seguro incluso sin estar bien conectado

🛍️ 11.11 de AliExpress: las mayores ofertas del año · del 1 al 18 de noviembre, pedidos a España

  • ESD1103 −3 € desde 18 €
  • ESD1108 −8 € desde 45 €
  • ESD1112 −12 € desde 69 €
  • ESD1123 −23 € desde 135 €
  • ESD1139 −39 € desde 230 €
  • ESD1158 −58 € desde 325 €
  • ESD1175 −75 € desde 429 €
  • ESD11100 −100 € desde 500 €
  • ESD11120 −120 € desde 600 €

Si el carrito no acepta un código ESD11, prueba la variante AEES con el mismo número (AEES03, AEES08… hasta AEES75). ESD11100 y ESD11120 solo valen del 1 al 3 y el 11 y 12 de noviembre.

Pagando con PayPal, además, −9 € desde 99 €, −20 € desde 199 € y −40 € desde 299 €, que sí se suman al código.

Ver las ofertas del 11.11 → Más detalles y ofertas destacadas →
Noticia de septiembre de 2023. Aquella prueba no fue la última palabra: después se han publicado casos aislados de conectores 12V-2x6 quemados, también en las RTX 50, así que sigue siendo importante conectarlo bien. Para ver el estado actual, consulta nuestra guía de conectores.

Las primeras pruebas del nuevo conector 12V-2x6 dan buenos resultados. Se mantuvo por debajo de los 46 °C, incluso sin estar bien conectado, después de que los conectores se fundieran en algunas tarjetas gráficas de la serie RTX 4000.

Los cables de alimentación de 16 patillas 12VHPWR de las últimas tarjetas gráficas de Nvidia han sido objeto de controversia desde que los usuarios empezaron a informar de que los enchufes de los adaptadores se fundían a finales del año pasado. La compañía actualizó silenciosamente a una nueva especificación este verano, y las pruebas recientes sugieren que el último estándar es significativamente más seguro.

HardwareBusters y el fabricante de cables de alimentación Linwell acaban de publicar los resultados positivos de las pruebas de seguridad de los nuevos conectores 12V-2x6 que ahora son estándar en las tarjetas gráficas Nvidia RTX 4000. En sus pruebas, los conectores actualizados no se calentaron en exceso ni siquiera al conectarlos de forma incorrecta. Son las pruebas de una sola sesión con un fabricante de cables, de modo que no bastan para descartar fallos en el uso real.


El Peripheral Component Interconnect Special Interest Group (PCI-SIG) publicó la nueva especificación en julio, después de que docenas de propietarios de RTX 4090 se quejaran de que los conectores de alimentación de 16 patillas 12VHPWR de la GPU se derretían o quemaban al cabo de unos meses. La investigación de Nvidia achacó el problema a usuarios que no conectaron bien sus cables, pero otros sospecharon de adaptadores mal fabricados. En cualquier caso, la compañía de tarjetas gráficas cambió a la revisión 12V-2x6 poco después de su introducción.

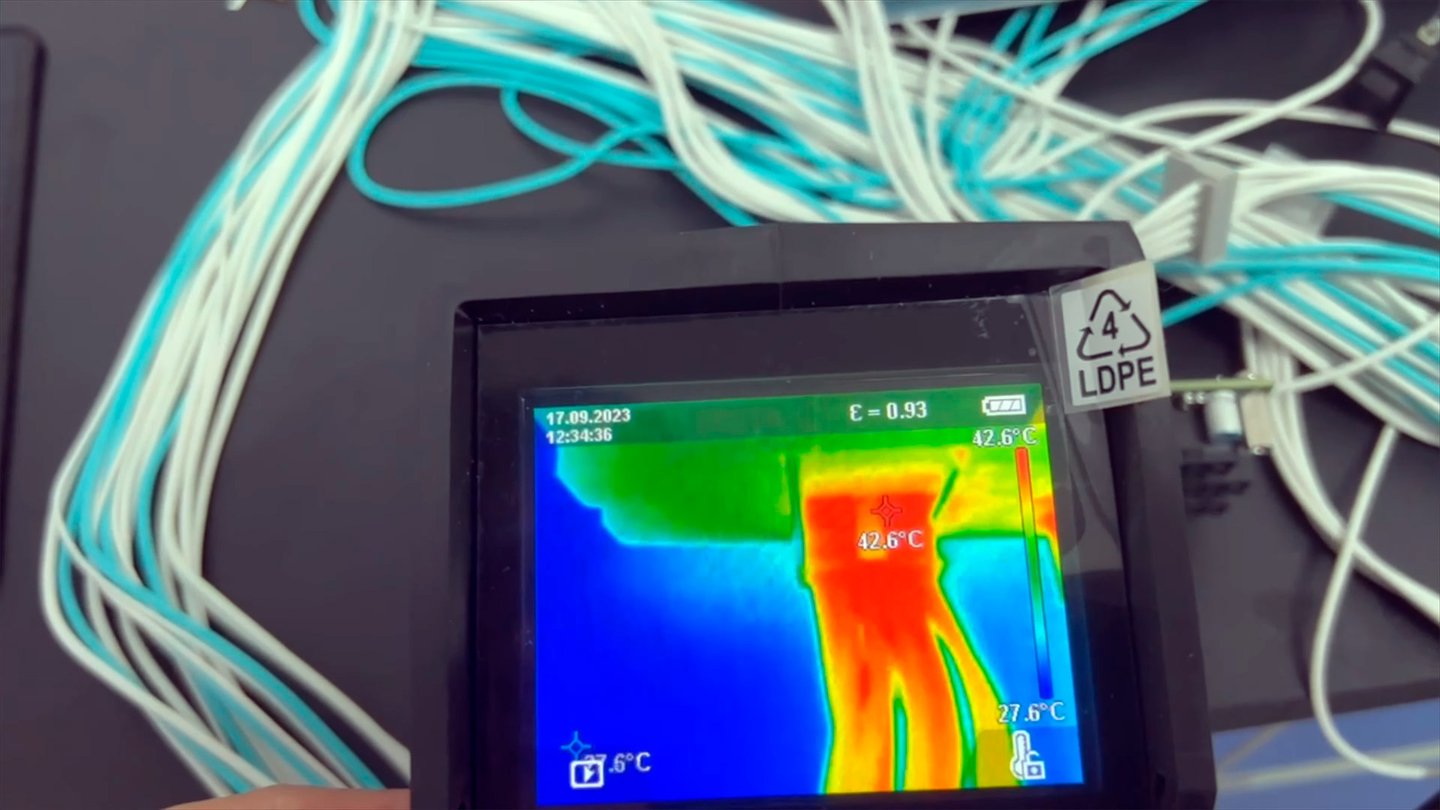

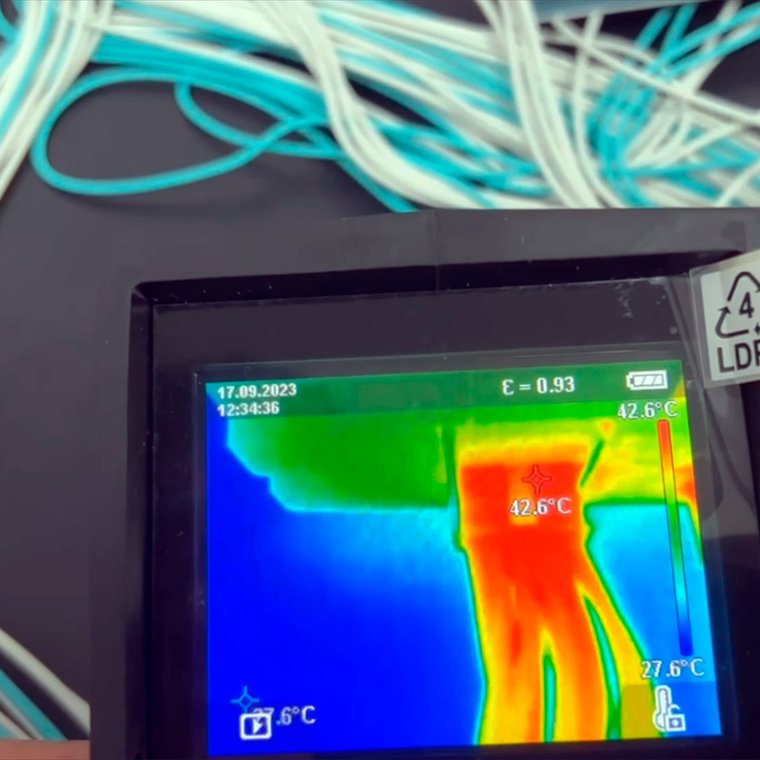

HardwareBusters mostró a Linwell -que suministra cables de alimentación para el hardware de Asus- probando el nuevo estándar bajo 55 amperios durante unos 15 minutos. Los escáneres térmicos midieron constantemente las temperaturas del conector por debajo de los 46 grados centígrados durante toda la prueba.

Linwell realizó entonces una segunda prueba tras doblar deliberadamente los cables y conectarlos de forma incorrecta para reproducir las condiciones en las que Nvidia sospecha que se dañaron muchas RTX 4090. Aun así, la temperatura se mantuvo por debajo de los 41 grados, ni de lejos lo suficientemente caliente como para quemar o derretir. HardwareBusters atribuye a los nuevos pines, más conductores, la reducción de la resistencia, incluso bajo cargas de alta potencia.

Cuando se publicaron estas pruebas, en septiembre de 2023, los usuarios aún no habían informado de daños en los conectores 12V-2x6. Los clientes que compren GPU Ada Lovelace deben confirmar que tienen el marcador H++ en la parte superior del conector de alimentación en lugar del antiguo identificador H+.

Quien tenga una gráfica con este conector y una fuente ATX 2.x no está obligado a cambiar de fuente: el adaptador que incluye la gráfica sirve, siempre que quede bien insertado y sin doblar justo a la salida del conector. Si de todos modos toca renovar la fuente, una ATX 3.1 con el cable nativo evita el adaptador y es la opción recomendable para una gráfica de gama alta.

Por su parte, las últimas tarjetas gráficas RDNA 3 de AMD no utilizan 12VHPWR, una diferencia que la compañía ha utilizado para burlarse del Team Green. Sin embargo, Asus podría ser la última en reírse, ya que se está planteando abandonar por completo los cables de alimentación de las tarjetas gráficas tras mostrar un diseño de GPU con un conector de alimentación PCIe que puede suministrar al menos 600 W. Las revisiones de RTX 4070 sin cables, que requieren nuevas placas base, deberían empezar a comercializarse a finales de este año o a principios de 2024.
