Hay varios formatos de fuente de alimentación y cada uno tiene unas medidas normalizadas. Elegir mal significa que la fuente no entra en la caja, o que entra pero no queda sitio para los cables.
La respuesta rápida: si tu caja es una torre normal, necesitas ATX PS/2, que es el formato estándar y el que lleva más del 90 % de las fuentes que se venden. Los demás formatos existen para cajas pequeñas.
| Formato | Dimensiones (mm) |
| ATX PS/2 | 150 x 140 x 86 |
| ATX PS/3 | 150 x 100 x 86 |
| SFX | 125 x 100 x 63,5 |
| Flex ATX | 81,5 x 150 x 40,5 |
| TFX | 85 x 175 x 65 |
| SFX-L | 125 x 130 x 63,5 |
ATX PS/2
- El formato PS/2 es, con mucho, el formato más popular de fuentes de alimentación y, de hecho, a menudo se le llama “ATX estándar”.
- Las fuentes de alimentación PS/2 tienen 150 mm de anchura, 140 mm de profundidad y 86 mm de altura.
- No es extraño encontrarnos con fuentes de alimentación “ATX PS/2” que tengan mayor profundidad que 140 mm.
- Suelen ser el tamaño ideal para usar en cajas grandes, medianas, incluso en algunas cajas ITX.
ATX PS/3
- Este formato es muy parecido al ATX PS/2, de hecho, es compatible con él. Su única diferencia es la menor profundidad.
- Las dimensiones de una fuente ATX PS/3 son: 150 mm de ancho, 100 mm de profundidad y 86 mm de altura.
- Como en el caso anterior, debes comprobar la profundidad de la fuente que vayas a comprar porque hay fuentes “ATX PS/3” que pueden tener desde 100 a 139 mm de profundidad.
- El formato ATX PS/3 también es conocido de manera de manera errónea como “Micro ATX” que no es ningún formato de fuentes de alimentación. Como veremos al formato SFX también se le suele llamar “Micro ATX”, lo que trae conlleva bastantes malentendidos.

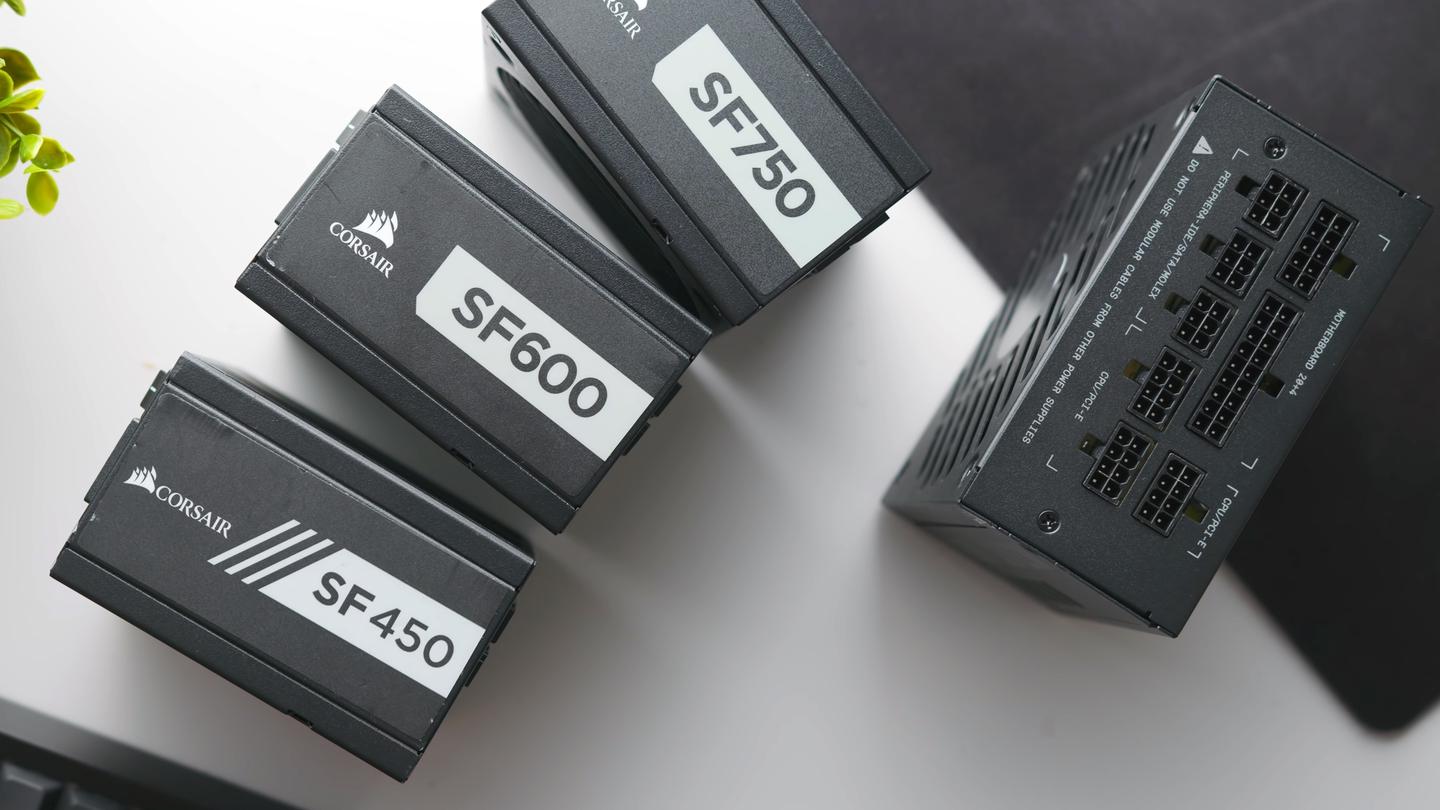

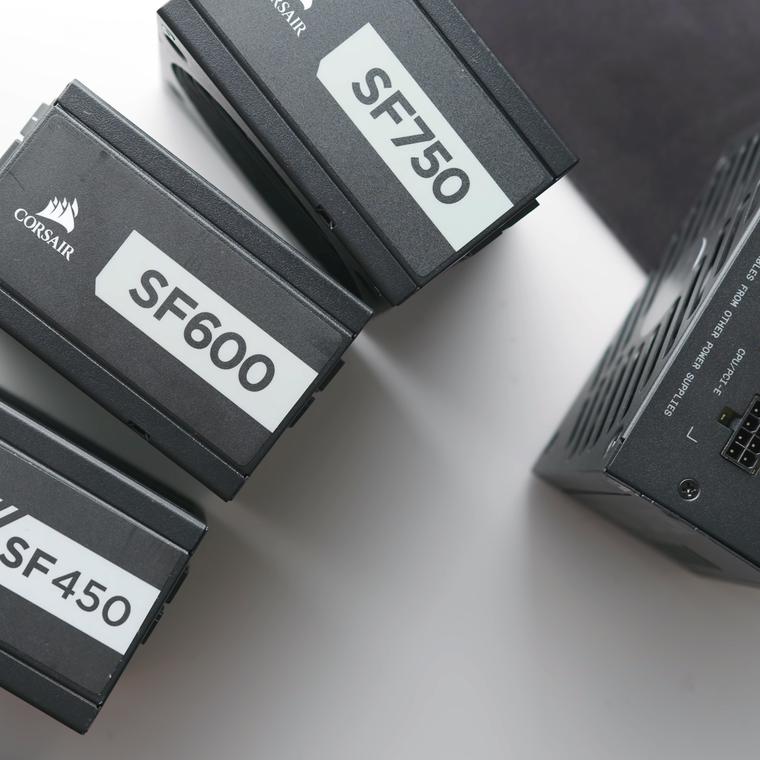

SFX
- El formato SFX es el más popular entre los ordenadores pequeños y también es a menudo conocido erróneamente como “Micro ATX”.
- Las fuentes de alimentación SFX tienen unas dimensiones de 125 mm de ancho, 100 mm de profundidad y 63,5 mm de altura.
- Debido a que este estándar es más pequeño que el ATX PS/2, se puede utilizar en cajas para ATX PS/2 con unos simples soportes. Algunas fuentes SFX se venden ya con dichos adaptadores.
- Las fuentes SFX-L, formato creado por SilverStone en 2014, mantienen el ancho y el alto del SFX pero suben la profundidad a 130 mm. Esos 30 mm extra sirven para meter un ventilador de 120 mm en lugar de uno de 92, así que son bastante más silenciosas. Comprueba antes que tu caja las admite: no todas las cajas SFX aceptan SFX-L.
Flex ATX
- El formato Flex ATX también se utiliza frecuentemente en cajas de ordenador pequeñas y se suele llamar erróneamente “Mini-ITX”.
- Las fuentes Flex ATX tienen unas dimensiones de: 81,5 mm de ancho, 150 mm de profundidad y 40,5 mm de alto.
- También existen variaciones de este formato que tienen mayor profundidad.
TFX
- El formato TFX se utiliza en fuentes de alimentación de ordenadores con altura limitada o formas no estándar.
- Las fuentes TFX tienen unas dimensiones de 85 mm de ancho, 175 mm de profundidad y 65 mm de alto.
- Como puedes ver, se parece a una Flex ATX, pero es un poco más grande en todas sus dimensiones.
- Hay modelos con diferentes profundidades, pero lo normal es que sean más cortos de 175 mm.
Cómo saber cuál te cabe
Antes de comprar, tres comprobaciones. Las tres se hacen en cinco minutos y evitan la devolución.
1. Mira la especificación de tu caja, no la fuente que llevas. Todos los fabricantes publican el dato como «PSU clearance» o «longitud máxima de fuente». Ese número es tu tope real.
2. Réstale sitio para los cables. El conector de 24 pines sale por la parte trasera de la fuente y necesita curvarse. Resta entre 30 y 40 mm al espacio disponible si tu fuente no es modular, porque el mazo de cables fijo ocupa exactamente ahí. Con una fuente modular el problema es menor, pero sigue existiendo.
3. Comprueba si la jaula choca con algo. En cajas pequeñas, una fuente de 160 mm o más puede llegar a tocar la jaula de discos duros o los cables del panel frontal. Muchas cajas permiten quitar esa jaula, pero conviene saberlo antes.
Y una cosa que ha cambiado hace poco
Las fuentes que cumplen ATX 3.0 y ATX 3.1 —las que traen el conector 12V-2x6 para las gráficas modernas— no han cambiado de medidas: siguen siendo ATX PS/2 de toda la vida. Lo que sí ha cambiado es que ese conector es rígido y voluminoso, y necesita un radio de curvatura generoso. Si andas justo de profundidad, ese cable puede darte más problemas que la propia fuente.
Preguntas frecuentes
¿Qué medidas tiene una fuente de alimentación ATX estándar?
150 mm de ancho, 86 mm de alto y 140 mm de profundidad. El ancho y el alto son siempre esos; la profundidad varía según el modelo y puede llegar a 200 mm.
¿Cuál es la diferencia entre ATX PS/2 y PS/3?
Solo la profundidad: PS/2 son 140 mm y PS/3 son 100 mm. Comparten ancho, alto y anclajes, así que una PS/3 se monta sin problema en cualquier hueco preparado para PS/2.
¿Cabe una fuente SFX en una caja ATX?
Sí, con un adaptador metálico que muchas fuentes SFX ya incluyen. Al revés no: una ATX no entra en un hueco SFX.
¿Qué es «Micro ATX» en una fuente de alimentación?
No existe. Es un nombre mal usado en tiendas para referirse tanto a fuentes ATX PS/3 como a fuentes SFX, que son formatos distintos. Fíjate siempre en las medidas, no en ese nombre.
¿Qué diferencia hay entre SFX y SFX-L?
Comparten ancho (125 mm) y alto (63,5 mm). La SFX-L es 30 mm más profunda (130 frente a 100) para alojar un ventilador de 120 mm en lugar de uno de 92, así que suele ser más silenciosa.
¿Las fuentes ATX 3.0 son más grandes?
No. Mantienen el formato ATX PS/2 de siempre. Lo que ocupa espacio es el conector 12V-2x6 de la gráfica, que es rígido y necesita sitio para curvarse.
¿Cuánto margen debo dejar para los cables?
Entre 30 y 40 mm por detrás de la fuente para el mazo de 24 pines, sobre todo si la fuente no es modular.
En resumen: el ancho y el alto de cada formato están fijados por la norma y no dan sorpresas. La profundidad es la que cambia de un modelo a otro y la que decide si la fuente entra o no en tu caja.
