El grado de protección IP (Ingress Protection o International Protection dependiendo de dónde lo consultes) especifica el grado de protección de la carcasa con respecto a sólidos y a agua.

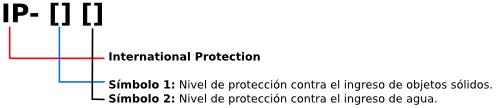

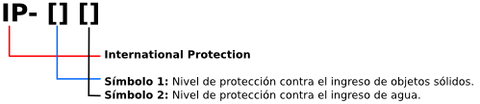

Nomenclatura IP

El código IP se forma con:

  • Las dos letras “IP”
  • El primer número indica el grado de protección contra el ingreso de objetos sólidos.
  • Un segundo número que indica el grado de protección contra el ingreso de agua.

Si alguno de los dos números es sustituido por una X, significa que no ha pasado la prueba de certificado o bien de sólidos o bien de agua, según sea su posición. Por ejemplo, IPX1, no habrá pasado ninguna prueba de protección contra sólidos; IP1X no habrá pasado ninguna prueba de protección contra el agua.

Ahora, vamos a ver lo que significan.

Primero veremos los de protección contra el agua, que son los más populares.

Códigos IP de protección contra el agua

  • IPX0
    • Protección real: no ofrece protección al agua.
  • IPX1
    • Metodología: no debe entrar el agua desde 200 mm de altura, durante 10 minutos (a razón de 3-5 mm³ por minuto).
    • Protección real: a gotas de agua.
  • IPX2
    • Metodología: no debe entrar el agua, durante 10 minutos (a razón de 3-5 mm³ por minuto). Es la misma prueba de antes, pero se realizará cuatro veces rotando el dispositivo.
    • Protección real: a gotas de agua desde diferentes ángulos
  • IPX3
    • Metodología: no debe entrar el agua nebulizada en un ángulo de hasta 60° a derecha e izquierda de la vertical a un promedio de 11 litros por minuto y a una presión de 80-100 kN/m² durante un tiempo que no sea menor a 5 minutos.
    • Protección real: desde esta certificación hacia arriba, suelen ser resistentes a la lluvia.
  • IPX4
    • Metodología: no debe entrar el agua arrojada desde cualquier ángulo a un promedio de 10 litros por minuto y a una presión de 80-100 kN/m² durante un tiempo que no sea menor a 5 minutos.
    • Protección real: salpicaduras. No debería haber problemas si derramas agua encima.
  • IPX5
    • Metodología: no debe entrar el agua arrojada a chorro (desde cualquier ángulo) por medio de una boquilla de 6,3 mm de diámetro, a un promedio de 12,5 litros por minuto y a una presión de 30 kN/m² durante un tiempo que no sea menor a 3 minutos y a una distancia no menor de 3 metros.
    • Protección real: se puede lavar bajo el grifo o bajo la ducha.
  • IPX6
    • Metodología: no debe entrar el agua arrojada a chorros (desde cualquier ángulo) por medio de una boquilla de 12,5 mm de diámetro, a un promedio de 100 litros por minuto y a una presión de 100 kN/m² durante no menos de 3 minutos y a una distancia que no sea menor de 3 metros.
    • Protección real: se puede lavar bajo el grifo o bajo la ducha.
  • IPX7
    • Metodología: el objeto debe soportar sin filtración alguna la inmersión completa a 1 metro durante 30 minutos.
    • Protección real: se puede sumergir hasta un metro de profundidad.
  • IPX8
    • Metodología: resistente a más profundidad que el 7. El fabricante debe indicar los metros.
    • Protección real: se puede sumergir más de un metro.

Códigos IP de protección contra sólidos

  • IP0X: Sin protección
  • IP1X: Las esferas de 50 mm de diámetro no deben de llegar a entrar por completo.
  • IP2X: Las esferas de 12,5 mm de diámetro no deben de llegar a entrar por completo.
  • IP3X: Las esferas de 2,5 mm de diámetro no deben de llegar a entrar por completo.
  • IP4X: Las esferas de 1 mm de diámetro no deben de llegar a entrar por completo.
  • IP5X:
    • Metodología: la entrada de polvo no puede evitarse, pero el mismo no debe entrar en una cantidad tal que interfiera con el correcto funcionamiento del equipamiento.
    • Protección real: ya se considera que el dispositivo está protegido contra el polvo.
  • IP6X: El polvo no debe entrar bajo ninguna circunstancia

Códigos IP vs el mundo real

Bueno, eso es la teoría, ahora vamos a la práctica, al mundo real.

Las diferentes clasificaciones IP nos dan una idea de lo resistente que puede ser nuestro dispositivo, pero nunca nos podemos fiar por completo, ya que las pruebas controladas de laboratorio siempre son muy diferentes a lo que nos podemos encontrar en el mundo real.

Por ejemplo, Sony produjo bastante malestar en 2015 al advertir que sus teléfonos “a prueba de agua” no eran realmente impermeables. Sony hacía las pruebas:

  • Siempre en agua dulce, lo que excluye el agua salada, el agua clorada de las piscinas y los refrescos.
  • Con un teléfono apagado o en modo espera.
  • Con el teléfono y el agua en reposo, sin movimiento. Por lo que se excluye si se te cae el móvil de manera brusca…

Afortunadamente, los sellados de los fabricantes cada vez son mejores y cada vez nos tenemos que preocupar menos por la resistencia de los mismos.

Qué puedo hacer con los diferentes IP ratings

IP53

El IP53 en teoría especifica que los dispositivos están protegidos contra el polvo. Éste puede entrar, pero no comprometerá el funcionamiento interno. Además, está protegido contra el rociado de agua sin presión. Esto en el mundo real significa que:

  • Puede usar el teléfono bajo la lluvia o cerca de una piscina.
  • Si se derrama agua por encima del teléfono, lo más seguro es que se salve, aunque lo mejor es ser prevenido. Apágalo y deja que se
    seque antes de volver a encenderlo.

Luego ya tenemos los certificados más resistentes, como el IP67 y el IP68:

El IP67 es resistente al polvo, por lo que lo puedes llevar a zonas con polvo. Pero ojo, recuerda que la arena fina y polvo, aunque no dañen el interior del dispositivo, puede arañarlo con suma facilidad. Además, el IP67 es resistente a inmersiones, por lo que si se te moja (derrame) o incluso si se te cae al agua no debería haber ningún problema.

El IP68 tiene la misma resistencia al polvo, pero además mejora la resistencia al agua, haciendo los dispositivos resistentes a inmersiones más profundas. No habrá problemas si te tiran a la piscina con ropa.
