Diferencias entre las conexiones TS, TRS y TRRS

Jesús Sánchez, 23 marzo 2021

Aprovecha las rebajas de Xiaomi en AliExpress con cientos de ofertas y descuentos de más del 60% por tiempo limitado.

Quiero ver las mejores ofertas

No todas las clavijas y conectores de auriculares de 3.5 mm son iguales. ¿Conoces la diferencia entre TS, TRS y TRRS? Eso sí, antes de nada, vamos a ver qué significan las letras T, S y R…

Tip, Sleeve y Ring

  • T: significa Tip o punta, hace referencia a la punta metálica del conector
  • S: significa Sleeve o manga
  • R: significa Ring o anillo

Diferencia entre TS, TRS y TRRS

Dependiendo del número de conexiones o contactos en el extremo de un cable auxiliar tendremos:

  • TS o Tip/Sleeve: suelen ser cabler mono, ya que sólo tienen un contacto y sólo va a dar una señal de sonido sólida
  • TRS o Tip/Ring/Sleeve: son cables para sonido estéreo, ya que la adición del anillo nos da dos contactos que nos permiten un canal de audio izquierdo y otro derecho
  • TRRS o Tip/Ring/Ring/Sleeve: incluyen un canal izquierdo y otro derecho, así como un canal de micrófono. Son los tipos de conectores y cables más habituales en los auriculares para juegos u ordenador.
La forma más fácil de identificar los tres es contar el número de anillos negros en la cabeza del cable. Un anillo para TS, dos para TRS y tres para TRRS.

Las clavijas TS, TRS y TRRS están disponibles en varios tamaños, medidos por su diámetro:

  • ¼ de pulgada o 6,5 mm (como un cable de guitarra)
  • 1/8 de pulgada o 3,5 mm (como el típico cable “auxiliar”)

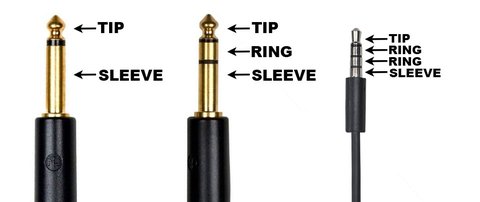

  • 2,5 mm (el conector minijack de los antiguos auriculares telefónicos, dispositivos TTY, etc.) Comparación de los conectores TS, TRS y TRRS

Compatibilidad

En general, es posible conectar unos auriculares con conexión TRS en un conector TRRS como el del PC ya que la conexión TRS se alinea perfectamente a los conectores TRRS.

Sin embargo, no es adecuado conectar auriculares auriculares o micrófonos con conexión TRRS en la toma de conexión TRS.
